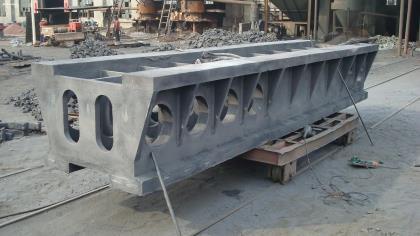

機(jī)床鑄件防止措施：

①提高金屬液澆注溫度。實(shí)型鑄造澆注溫度應(yīng)比同樣條件下砂型鑄造澆注溫度至少提高30℃，一般建議提高30~50攝氏度。②澆注時(shí)施以一定負(fù)壓。在型壁負(fù)壓下澆注可降低金屬液充型時(shí)氣體的阻力，當(dāng)泡沫型質(zhì)量較好，密度小而強(qiáng)度高、發(fā)氣量小時(shí)，澆注鋁合金鑄件可以不用負(fù)壓澆注。當(dāng)泡沫型質(zhì)量差時(shí)，澆注鑄件時(shí)需要負(fù)壓。

澆注機(jī)床鑄件時(shí)一般均都采用負(fù)壓澆注。砂粒可能是操作不慎帶到型腔中的；或因型腔內(nèi)表面質(zhì)量不好，如局部酥松剝落；或模組鏈接是有縫隙，涂料鉆入縫隙，澆注時(shí)此處涂料被沖刷下來(lái)落入金屬液中造成砂眼。

防止措施

1）澆口棒應(yīng)清潔，不沾有砂粒等物質(zhì)

2）模組連接處不應(yīng)該有縫隙和溝槽

3）將澆口邊緣修平、去掉散沙，最好是在澆口邊緣涂一層涂料防止散沙掉如型腔。

4）改用反邊澆口設(shè)施也能防止散沙調(diào)入型腔內(nèi)部

5）鑄鐵平臺(tái)、檢驗(yàn)平板原輔助材料的質(zhì)量對(duì)于涂料的性能影響很大，對(duì)每種原料要制定合理的質(zhì)量指標(biāo)、必檢項(xiàng)目、抽檢項(xiàng)目等。原輔助材料要進(jìn)行嚴(yán)格的檢驗(yàn)并做好檢驗(yàn)記錄。如耐火材料的化學(xué)成分、顆粒、含水量、灼燒量、耐火度等；載液的純度、氣味、燃燒特性等。
