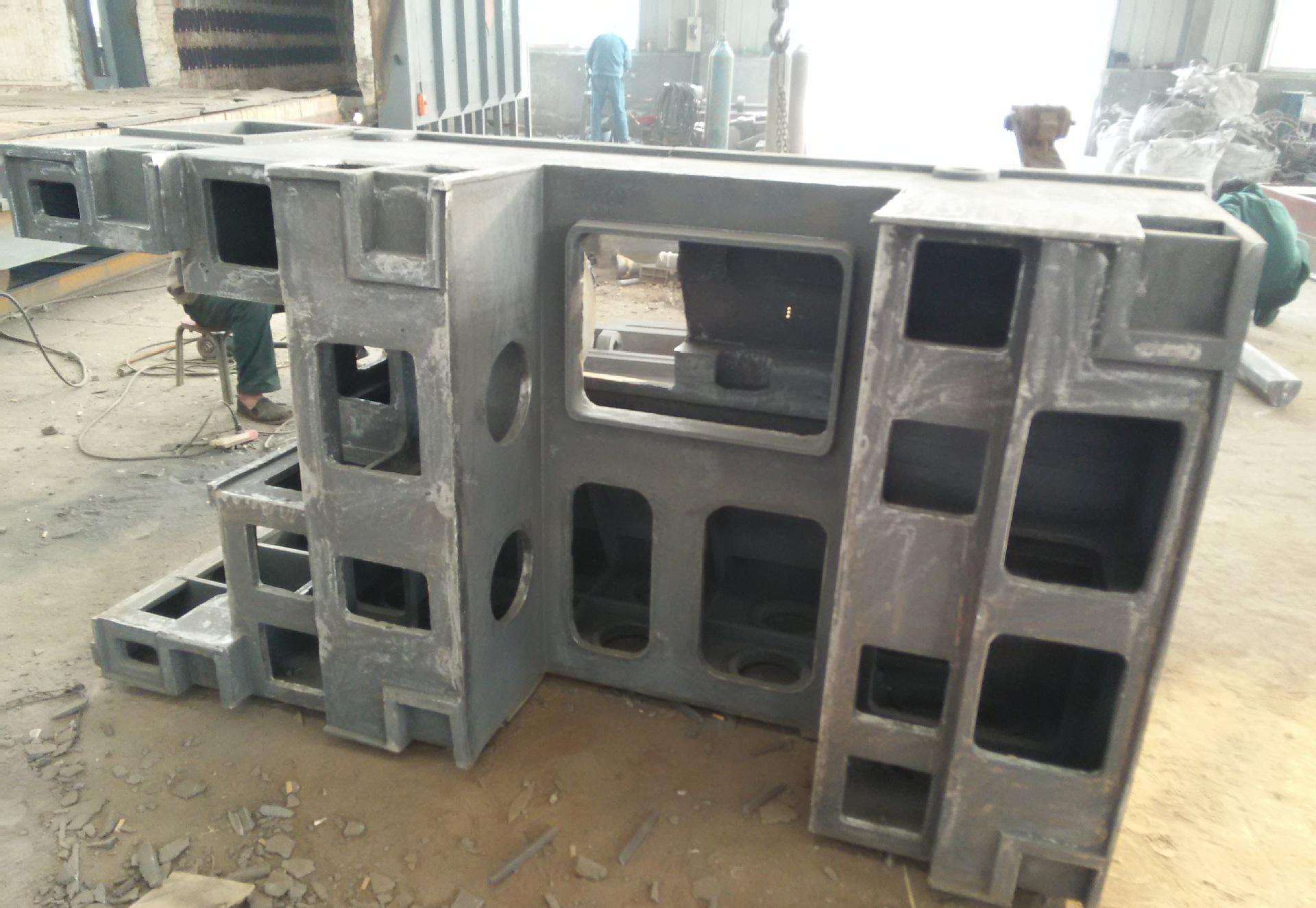

凱創(chuàng)研究人員深入探討了機(jī)床床身鑄件人工時(shí)效與自然時(shí)效的關(guān)系，認(rèn)為：自然時(shí)效雖然消除內(nèi)應(yīng)力的水平只及人工時(shí)效的50%左右，但人工時(shí)效的穩(wěn)定性不如自然時(shí)效。

 其原因在于：人工時(shí)效雖然可降低鑄造內(nèi)應(yīng)力；但在熱處理過程中又產(chǎn)生層應(yīng)力，如對(duì)磨床導(dǎo)軌面的應(yīng)力測試表明，人工時(shí)效前導(dǎo)軌表面為拉應(yīng)力80MPa;但人工時(shí)效后變?yōu)閴簯?yīng)力-42MPa;而在距表面2mm處，人工時(shí)效前為壓應(yīng)力-15MPa，時(shí)效后變?yōu)槔瓚?yīng)力45MPa。加之，人工時(shí)效后的機(jī)床鑄件，使用過程中還會(huì)因松弛而變形。所以，對(duì)于要求高精度的零件，如導(dǎo)軌面的平直度為1～2弘m/m時(shí)，最有效的措施是，先粗加工，后人工時(shí)效，再進(jìn)行自然時(shí)效。但對(duì)

于要求不太高時(shí)，僅經(jīng)過人工時(shí)效則可。

 值得指出，個(gè)別廠家以為將床身鑄件在室溫下放置1～2個(gè)月，就進(jìn)行了自然時(shí)效，其實(shí)這是一種誤解。據(jù)測定，鑄件置于室外3個(gè)月，其內(nèi)應(yīng)力僅消除5%～6%，達(dá)不到穩(wěn)定尺寸的效果。
